Dans une salle de conférence, un vidéoprojecteur mal placé peut transformer une présentation bien préparée en réglage d’urgence : image trop petite, écran coupé ou projecteur installé dans un passage. Le problème vient souvent d’une mesure prise à la hâte, ou d’un chiffre oublié dans la fiche technique : le rapport de projection, aussi appelé ratio de projection.
Le calcul de projection est simple dès que trois données sont connues : la largeur de l’image, la distance écran-projecteur réellement disponible et la plage optique du modèle. Mais une salle impose aussi ses contraintes : hauteur de pose, position de la régie, câbles à sécuriser et lumière ambiante. Avant de réserver une location vidéoprojecteur, ces points doivent être vérifiés sur place ou à partir d’un plan fiable. Une marge de quelques dizaines de centimètres peut éviter de déplacer une structure le jour de l’événement : c’est le recul nécessaire qui décide du bon choix d’optique.
Comment calculer la distance de projection d’un vidéoprojecteur ?
La formule de base est directe : distance de projection = largeur d’image × rapport de projection. Avec un ratio de 1,5:1 et une image de 2 mètres de base, le projecteur doit se trouver à environ 3 mètres de l’écran, sous réserve que son zoom optique couvre cette valeur.
Le calcul inverse permet de vérifier la taille d’écran possible lorsque le recul est imposé : largeur d’image = distance disponible ÷ rapport de projection. À 4 mètres avec un ratio de 2:1, l’image mesure 2 mètres de large. En 16:9, cette base correspond à une diagonale d’environ 2,29 mètres, soit près de 90 pouces.
La largeur est plus utile que la diagonale pour préparer le placement. Pour choisir le format d’écran adapté à la salle, consultez aussi ce repère sur la taille d’écran et la distance de visionnage.
Quelles mesures relever avant de choisir la focale de l’objectif ?

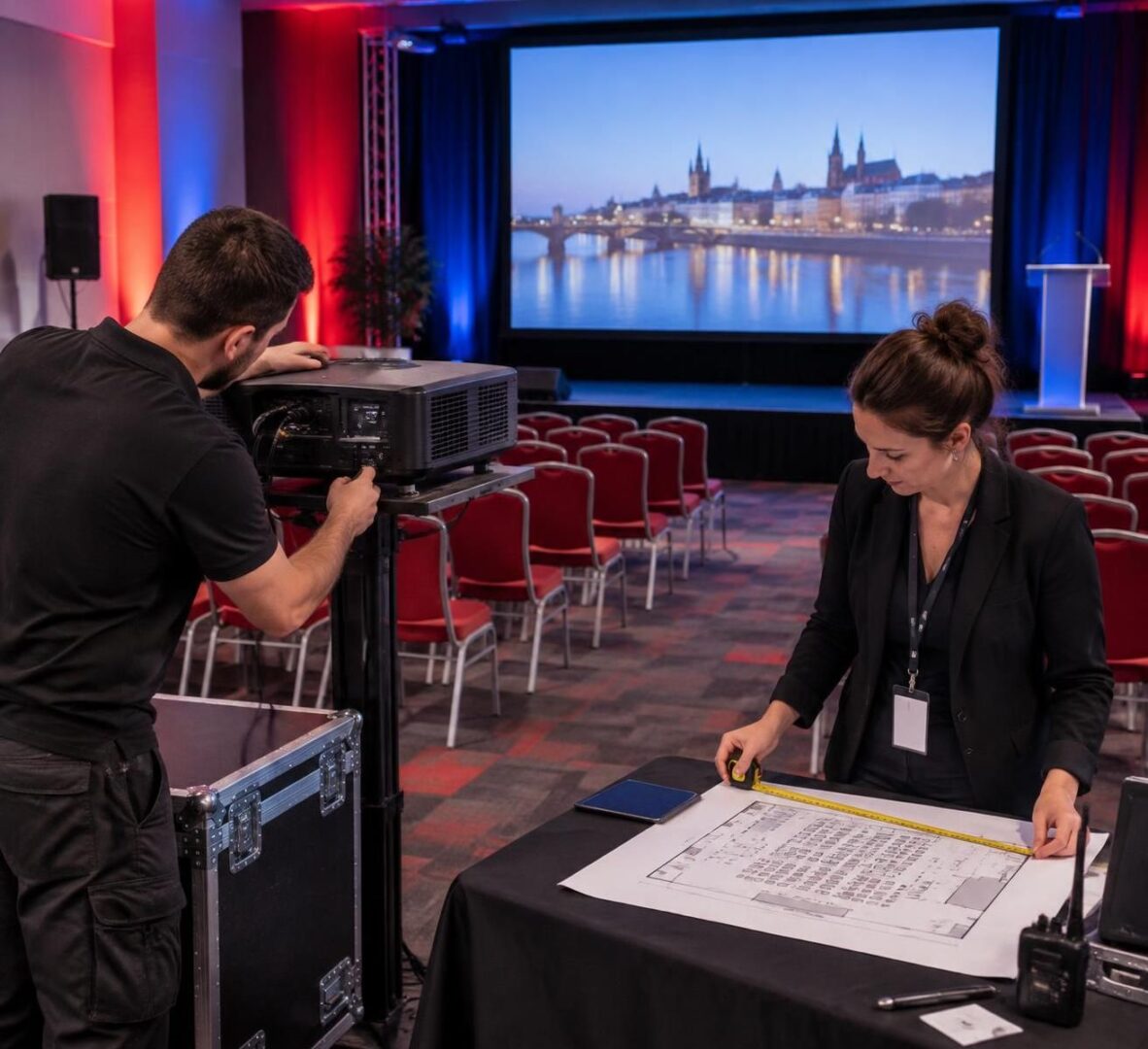

La profondeur de la salle ne suffit pas : il faut mesurer la distance entre la lentille du projecteur et la surface de projection, en tenant compte de l’emplacement réellement disponible. Un point de pose prévu sur un plan peut être occupé, trop bas ou traversé par le public une fois la scène montée.
Avant de confirmer le matériel, relevez ces quatre éléments :
- Profondeur utile : distance exacte entre la position envisagée du projecteur et l’écran, sans confondre le fond de salle avec le point de pose de l’objectif.
- Largeur d’image cible : base souhaitée et dimensions de l’écran, en vérifiant que l’image ne déborde pas sur un décor ou une ouverture.
- Hauteur et axe : hauteur sous plafond, hauteur de structure et possibilité de centrer l’appareil par rapport à l’écran.
- Câblage et circulation : chemin des liaisons vidéo, alimentation et zones à sécuriser pour éviter qu’un câble ne traverse un passage.
Le zoom optique offre une marge de réglage, mais seulement dans les limites inscrites sur la fiche technique. Un objectif donné pour 1,3 à 2,1:1 ne peut pas remplacer une optique longue focale si la salle réclame un ratio de 5:1.
Quel rapport de projection selon le recul nécessaire ?
Le rapport demandé se calcule en divisant la distance disponible par la largeur d’image souhaitée. Les catégories ci-dessous donnent des repères : les plages exactes varient selon les fabricants, et la fiche technique du modèle choisi reste la référence.
| Recul disponible | Base d’image | Ratio requis | Configuration à vérifier |
|---|---|---|---|
| 1,5 m | 2 m | 0,75:1 | Courte focale |
| 3 m | 2 m | 1,5:1 | Focale standard |
| 5 m | 2 m | 2,5:1 | Limite standard ou focale longue, selon l’objectif |
| 10 m | 2 m | 5:1 | Objectif longue focale ou téléphoto |
Une focale standard couvre souvent les salles de réunion et de réception. Une focale courte est utile quand le projecteur doit rester près de l’écran ; une ultra-courte focale se place à très faible distance, mais exige une surface plane et une implantation particulièrement soignée. À l’inverse, un objectif longue distance, comme le Panasonic ET-D75LE30 annoncé entre 2,4 et 4,7:1, répond à des salles profondes, à condition de vérifier sa compatibilité avec le projecteur.
Schéma de placement : Source vidéo → projecteur, placé dans l’axe et à la distance calculée → écran. L’objectif doit viser le centre de l’image ; les câbles suivent un chemin sécurisé hors des circulations. Ce guide de positionnement évite de confondre distance optique et emplacement disponible pour la régie.
Comment sécuriser une installation vidéoprojecteur le jour de l’événement ?
Dans un cas de séminaire anonymisé, une salle réservée pour une présentation produit offrait 5 mètres entre la scène et le fond. Le plan prévoyait une image de 2 mètres de large : le ratio requis était donc de 2,5:1. La vérification a montré que le projecteur standard prévu ne couvrait pas confortablement cette valeur dans sa plage de zoom ; le choix d’une optique adaptée a évité de réduire l’image après le montage.
La préparation peut suivre une séquence simple :
- Confirmer la surface : mesurer l’écran réellement installé, et non une largeur supposée à partir de la diagonale.
- Calculer le ratio : diviser la distance lentille-écran par la base souhaitée, puis comparer le résultat à la plage optique du modèle.
- Valider l’axe et la hauteur : prévoir une pose centrée autant que possible et vérifier l’accès à la structure ou au support.
- Tester la chaîne vidéo : contrôler résolution, connectique, longueur des câbles et affichage du contenu avant l’arrivée du public.
- Faire un essai en conditions réelles : allumer l’éclairage prévu et confirmer la lisibilité depuis les derniers rangs.
Phrase utile à dire au client : « Pour confirmer le modèle, il nous faut la largeur d’image souhaitée et la distance exacte entre la lentille et l’écran ; nous vérifions ensuite l’optique et le point de pose. » Cette demande transforme une contrainte technique en décision claire, sans imposer au client de choisir lui-même un objectif.
La luminosité doit également être cohérente avec la taille projetée et la lumière de la salle. Une grande image ou un éclairage ambiant soutenu peut réduire le contraste perçu ; ce calcul de luminosité pour vidéoprojecteur aide à cadrer le choix de puissance.
Lens shift ou correction trapézoïdale : quel réglage privilégier ?
Le lens shift décale l’image optiquement, verticalement ou horizontalement, sans la redimensionner numériquement. Il est à privilégier lorsque le projecteur doit être légèrement au-dessus, au-dessous ou sur le côté de l’axe de l’écran, dans les limites prévues par le fabricant.
La correction trapézoïdale redresse l’image par traitement numérique. Elle peut dépanner si l’installation est contrainte, mais elle réduit la zone utile de l’image et peut affecter la précision, particulièrement sur une grande projection ou un contenu détaillé. La solution fiable consiste à corriger d’abord le placement ; la solution fragile consiste à incliner fortement l’appareil puis à compter sur le keystone pour compenser.
Quel matériel minimum prévoir pour éviter les imprévus ?
Une installation propre repose sur un ensemble cohérent, pas seulement sur le projecteur. Le minimum à valider comprend :
- un vidéoprojecteur dont le rapport de projection couvre la distance mesurée ;
- un écran au bon format et à la bonne largeur ;
- un support stable ou une fixation adaptée à la structure ;
- des câbles vidéo et d’alimentation de longueur suffisante, avec passages sécurisés ;
- une source de secours ou un adaptateur compatible avec l’ordinateur de présentation.
Pour un événement professionnel, l’écran, l’optique, le câblage et le réglage doivent être prévus ensemble. La page consacrée au matériel audiovisuel pour séminaire permet de vérifier les besoins complémentaires avant validation du plan de salle.
Quel plan de secours si la distance de projection ne convient pas ?
Si le recul disponible est inférieur au minimum accepté par l’optique, l’image ne pourra pas être mise au point correctement. Si le projecteur doit être placé beaucoup plus loin, réduire la base n’est pas toujours possible : il faut alors changer d’objectif ou de modèle.
Le plan de secours doit être décidé avant le montage : tester une focale alternative, déplacer le point de pose vers l’axe de la salle, ou adapter le format de projection après accord du client. Pour une installation à Bordeaux ou en Gironde, la livraison, le réglage et l’assistance sur site peuvent être intégrés à la prestation ; le choix entre vidéoprojecteur et écran LED peut aussi être étudié si la lumière ambiante rend la projection peu lisible.
Quelles erreurs éviter avant de réserver un vidéoprojecteur ?
La plus fréquente consiste à choisir le projecteur d’après les pouces annoncés, sans vérifier la largeur réelle de l’image ni la plage de zoom. Autre piège : mesurer depuis le mur du fond alors que le projecteur sera avancé pour laisser place à la régie ou au public.
Évitez également de considérer la correction trapézoïdale comme un substitut à une bonne implantation, d’oublier la hauteur de montage ou de tester l’image uniquement dans une salle sombre alors que l’événement se déroulera éclairé. La vérification la plus rentable reste une mesure sur site, suivie d’un essai avec le contenu réel.
Pour recevoir un devis gratuit avec le bon format d’écran, la focale adaptée et les contraintes de pose prises en compte, transmettez la largeur souhaitée, la profondeur utile et le plan de la salle à l’équipe de location.
Mehdi, rédacteur « Zéro galère sur site »
